大口徑電磁流量計的特點:
01、應用范圍廣，精度高，性能穩定
02、應用范圍廣，精度高，性能穩定
03、測量管內無阻礙流動部件，無壓損，直管段要求較低；
04、系列公稱通徑DN15～DN3800。傳感器襯里和電極材料有多種選擇；
05、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；
06、轉換器可與傳感器組成一體型或分體型；
07、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
08、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
09、轉換器采用表面安裝技術（SMT），具有自檢和自診斷功能
10、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
大口徑電磁流量計的優點:
01、耐腐蝕全不銹鋼材質 ABS全模具生產探頭 結構簡單、牢固、無活動部件，使用壽命長;
02、壓力損失?。?/div>
03、體積小、重量輕、安裝方便、維護量??；
04、測量可靠，抗干擾能力強；
05、測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響;
06、能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便。
07、較一般電磁流量計的制造成本和安裝費用低，特別適合大中徑管道流量測量。
技術參數
|
型 號:
|

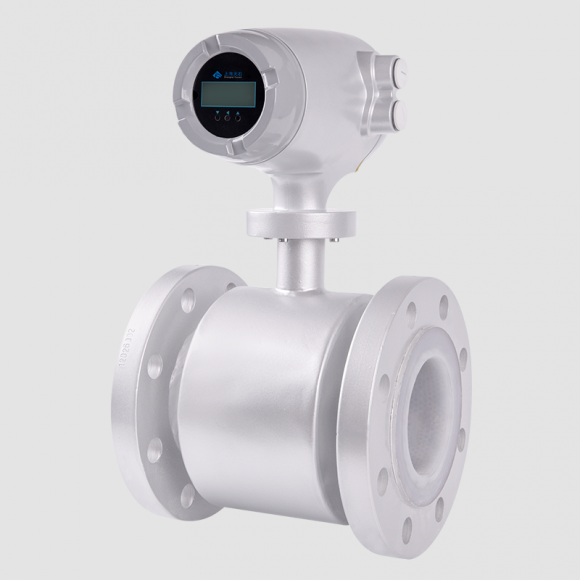

TSD-LD系列大口徑電磁流量計
|
|
口 徑:
|
DN350 - DN1600
|
|
精 度:
|
± 1.5%測量值標準 ±1.0%測量值特殊 ± 0.5%測量值高精度
|
|
導電率 :
|
5μs/cm
|
|
測量范圍 :
|
推薦使用范圍： 0.5m/s～10m/s連續可調
使用范圍：0.2m/s～15m/s連續可調
|
|
介質溫度 :
|
-20- +150℃
|
|
環境溫度 :
|
-20- +60℃
|
|
流體壓力 :
|
≤ 1.6MPa
|
|
防護等級 :
|
傳感器 轉換器
IP67 IP67
IP68 IP67
|
|
材 質:
|
探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE.
|
|
電氣接口 :
|
M20×1.5,1/2〞NPT
|
|
顯示方式 :
|
標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。
|
|
電 源:
|
220VAC 50HZ 24VDC
|
|
防爆等級：
|
Exd[ia]iam ll CT5
|
|
信號輸出：
|
1、開關量可設為： 脈沖輸出（1000HZ）；
高 /低流量報警；
空管報警；
流量方向示意；
故障報警；
2、電流輸出：4-20mA輸出。
|
|
組態方式：
|
1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記憶：EEPROM不會消失之記憶體，無需電池保存。
|
1：保證流體與傳感器磁場的垂直度：在管道開孔安裝取壓短管時，焊接取壓短管應在管道開孔安裝取壓短管時，焊接取壓短管應注意垂直方向，要求焊接后短管軸線與管道軸線夾角為90°，且法蘭短管連接的延長線垂直通過管截面的圓心，這樣能保證流體與磁場垂直。
2：保證足夠直管段保證足夠直管段流體在方向、管徑以及閥門開度變化時，會產生渦流和流場畸變，這樣會對傳感器電極的測量產生影響，從而影響儀表的精度。所以要盡可能地離開彎管、手閥、調節閥等部件一定距離。
3：保證傳感器正確的插入深度：由于流體在管道中的層流現象，靠近管壁的流體流速較慢，靠近管道中心的流體流速較快，根據計算管道的D/8處*接近流體的平均速度。安裝時要計算管道的壁厚和法蘭管嘴的長度，確保傳感器的電極插深在D/8位置。不過也不是所有的插入式流量計傳感器都安裝在管道的D/8位置，也有少數安裝在管道的D/2位置，安裝前一定要認真研究安裝說明。
4：盡量避免干擾源：為了保障測量精度，傳感器應避免在容易產生真空、氣體、渦流等地方安裝，傳感器與智能變送器之間的通訊電纜要避開電動機等強電設備。保證良好的接地傳感器輸出信號的接地點應與被測介質電氣連接。當流體切割磁力線產生流量信號時，以流體本身作為0電位，一個電極上產生正電勢，另一個電極上產生負電勢，不斷交替變化。因此，轉換器輸入端中點(信號電纜屏蔽層)必須與流體共處于0電位且導通，這樣才能構成對稱的輸入回路。轉換器的輸入端中點通過傳感器輸出信號的接地點與被測流體電氣連通。由于傳感器的輸出信號很小，只有幾毫伏，為了提高儀表抗干擾能力，輸入回路中的0電位必須接地。由于一般金屬管道都與大地連通流動介質通過金屬管道與大地電氣連接所以并不要求電磁流量計單獨設置接地裝置，尤其是小口徑電磁流量傳感器。如果是非金屬管道，就一定要和單獨的接地線連接。
